QTF-200 钻攻五轴

 QTF-200 钻攻五轴

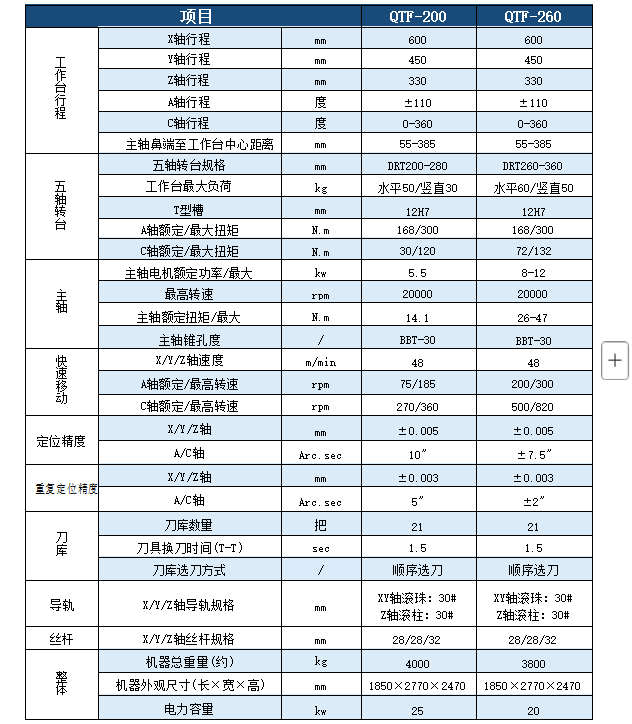

· 主要技术参数：

· X/Y/Z行程：600/450/330      mm

· 工作台：直径φ200  mm, 承重水平50/竖直30kg

· 主轴BBT30,转速：20, 000  rpm

· 飞 碟 刀 库，配21把刀刀库。

· 数控系统： 新 代 系 统

· A轴：-110°~+110°

· C轴 ：360°  连续旋转

·配置高速高精DRT200-280        DD  电机五轴转 台，转台配置圆栅尺全闭环， AC 轴结构。三 轴可选配加装光栅尺。

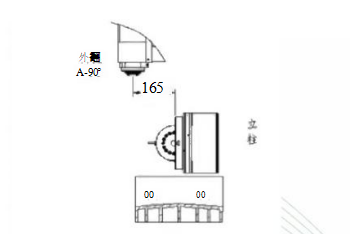

QTF-260  内外翻示意图
