QVF-350 立式五轴

QVF-350 立式五轴

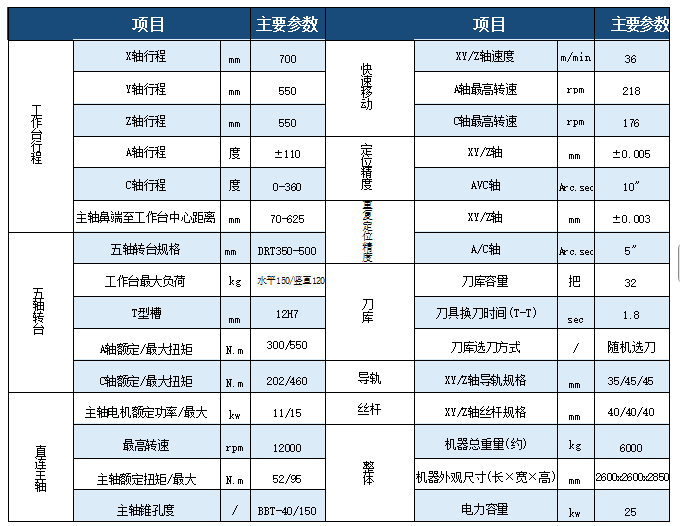

· 主要技术参数：

·X/Y/Z 行程：700/550/550           mm

·工作台：直径φ350  mm,  承重100  kg

· 主轴转速： 12  ,000     rpm

·刀臂式刀库：配置32把刀。

·数控系统：新 代 系 统

·A轴：-110°~+110°

· C轴 ：360°  连续旋转

·配置高速高精DRT350-500           DD  电机五轴转台，  转台配置圆 栅 尺 全 闭 环 ，AC 轴 结 构 。三轴可选配 加装光栅尺。

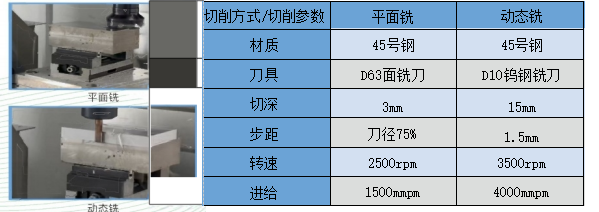

QVF—350开粗试切

QVF-350   内外翻示意图
