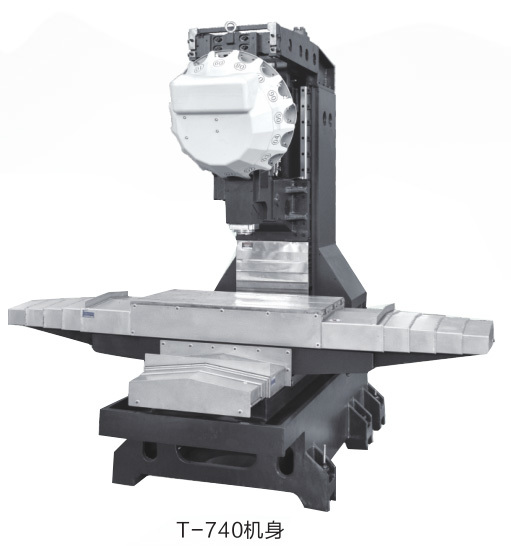

T-740

产品编号

T-740

所属分类

高速钻铣攻中心

产品说明书

XYZ轴快移速度

主轴转速

换刀速度T~T

精密主轴

48/48/48 m/min

12000/20000/24000 RPM

1.2秒

产品详情

高效高速度

高扭力马达可以缩短轴向定位时间(三轴加速度均大于1G)，从静止加速到48m/min只要0.18秒。

XY/Z轴快速位移速度为：48/48/48 m/min,提升30％-50％定位时间。

换刀速度：T-T:1.2秒

主轴转速：12000/20000/24000RPM

高刚性高精度

高刚性高精度主轴，采用超精密斜角滚珠轴承(P4级)支撑，使主轴能承受强大的径向轴向推力，具有高稳定性及耐久性。主轴鼻端及换刀时加压气体自动吹气功能有效阻隔铁屑，油水气，确保主轴清洁及寿命。

主轴动力采用日本伺服马达。

各部铁件均采先进的有限元素分析技术，采箱型及加强筋设计，强化铁件刚性结构，以符高速高精度加工之要求，主要铁件均采用高强度铸铁。

三轴均采用JISC3级高精度滚珠螺杆(32/25)，装配时均施予适当的预拉，并使用高精度镭射量测仪进行螺杄背隙补正及节距补偿，以确保运动精度。

X，Y轴之轴向马达均选用日本伺服马达来驱动以确保各轴运动平稳滑顺，及精度。三轴导轨均采线轨型式，速度快，定位精度高
